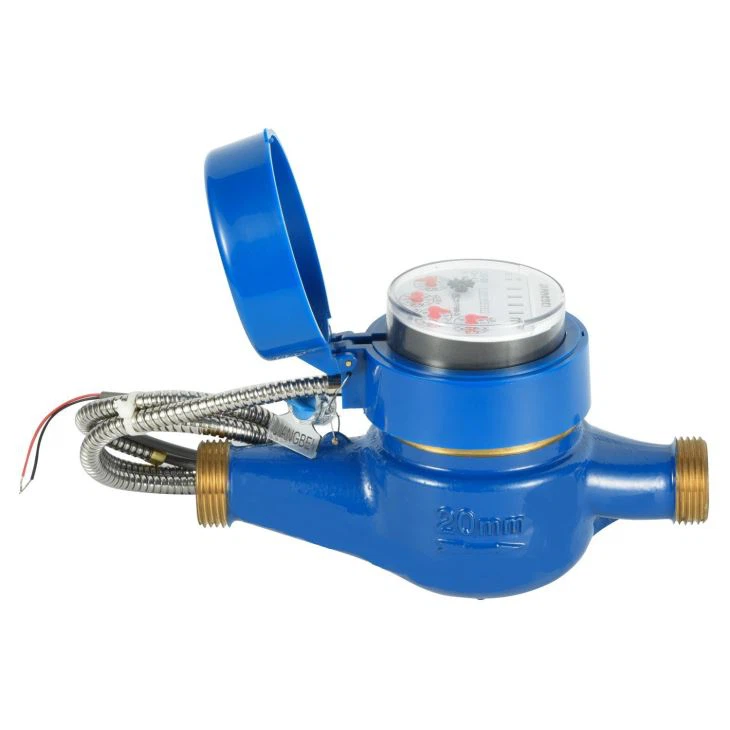

Fotoelektrik Doğrudan Okuma Uzaktan Kumanda Dijital Su Sayacı Yatay Tip R160
LXZ2, soğuk su için 15mm-40mm boyutlarında konut uygulaması için soğuk içilebilir suyu ölçen yatay tip uzaktan kumandalı akıllı su sayacıdır. Uzun vadede en doğru su sayacıdır.
Özellik
* M-BUS veya RS485 iletişim modunu benimsemek.
* Elektronik parçalar ayrı ayrı kapatılmıştır ve su geçirmez IP68 olabilir.
* En yüksek doğruluk, en düşük hata, düşük başlangıç akış hızı.
* Çok jetli kuru tip su sayacı.
* Manyetik tahrik, daha düşük iletim direnci, kurbağaya dayanıklı. * Manyetik kalkan, harici manyetik alan koruması için
* Düşük güç tüketimi.
* Fotoelektrik ve mikroelektronik teknolojisinin "konum tanımlama" özellikleri ile istikrarlı ve güvenilir olmak.
* Otomatik okuma ve yönetim.
* Her metre benzersiz bir konum numarasına, kolay tel yapımına sahiptir.
Standart Uyumluluk
Teknik veriler yatay kurulum için ISO 4064 Sınıf B, C Sınıfı, R80, R100, R125 veya R160 standardına uygundur.
İsteğe Bağlı Özellikler
* Metre gövdesi: Seçmek için pirinç ve demir.
* İletişim arayüzü modu: RS485 arayüzü veya MBUS arayüzü (isteğe bağlı)
* İletişim iletim hızı: 1200bps, 2400bps, 4800bps veya 9600bps (isteğe bağlı)
*İletişim şartnamesi: CJ/T188-2004 anlaşması, DL/T645-2007 veya MODBUS Sözleşmesi (isteğe bağlı) veya sipariş üzerine yapılacak özel bir anlaşma
.Çalışma Koşulları
*Güç Kaynağı: DC 9-24V (RS485 arayüzü) ve DC24-42V (MBUS arayüzü);
* Nem: 0 ~ 95% RH * Veri toplayıcı ve sayaç arasındaki mesafe: ≤300m;
* Güç tüketimi: ≤1uA (Statik Çalışma Akımı); ≤12uA (uzaktan okuma sırasında anlık akım)
* Su sıcaklığı: soğuk su sayacı için ≤50ºC
* Su sıcaklığı: sıcak su sayacı için ≤90ºC
* Su basıncı: ≤1MPa veya 1.6MPa isteğe bağlı (10bar veya 16bar isteğe bağlı)
Bennstallation gereksinimleri
*Sayaç, sayaç gövdesine atılan okla belirtildiği gibi akış yönü ile dikey konuma, kasa yüzü yukarı bakacak şekilde monte edilmelidir. *İşlem hattı yüklemeden önce temizlenmelidir. *Sayaç çalışma sırasında sürekli su dolu olmalıdır.
İzin Verilen En Fazla Hata
Qmin(Q1) dahil ancak Qt (Q2) hariç alt bölgede ±5%' tir. Qt(Q2) dahil ve Qmax (Q4) dahil üst bölgede ±2%(soğuk su sayacı).
Qt(Q2) dahil ve Qmax (Q4) dahil üst bölgede ±3% (sıcak su sayacı).
Aksesuar -lar
Her su sayacı isteğe bağlı bir set kaplin vardır: 2 adet tüp, 2 adet somun ve 2 adet conta.
ISO4064:2003'e göre ANA TEKNİk VerİlER (Eski Standart)
| Boyut | İnç | Sınıf | Qmax | Qn | Qt | Qmin | En az okuma | En fazla okuma |
| Maksimum akış | Nominal akış | Geçiş akışı | En az akış | |||||
| DN(mm) | m³/h | L/h | m³ | |||||
| 15 | 1/2" | B | 3 | 1.5 | 120 | 30 | 0.00005 | 99999 |
| C | 22.5 | 15 | ||||||
| 20 | 3/4" | B | 5 | 2.5 | 200 | 50 | 0.00005 | 99999 |
| C | 37.5 | 25 | ||||||
| 25 | 1" | B | 7 | 3.5 | 280 | 70 | 0.00005 | 99999 |
| C | 52.5 | 35 | ||||||
| 32 | 11/4" | B | 12 | 6 | 480 | 120 | 0.00005 | 99999 |
| C | 90 | 60 | ||||||
| 40 | 11/2" | B | 20 | 10 | 800 | 200 | 0.00005 | 99999 |
| C | 150 | 100 | ||||||
ISO4064:2014'e Göre ANA TEKNİk VerİlER (Yeni Standart)
| DN | Mm | 15 | 20 | 25 | 32 | 40 |
| BOYUT | İnç | 1/2" | 3/4" | 1" | 11/4" | 11/2" |
| Q4(m³/h) | 3.125 | 5 | 7.875 | 12.5 | 20 | |
| Q3(m³/h) | 2.5 | 4 | 6.3 | 10 | 16 | |
| R80 | Q2(L/h) | 50 | 80 | 126 | 200 | 320 |
| S1(L/h) | 31.25 | 50 | 78.75 | 125 | 200 | |
| R100 | Q2(L/h) | 40 | 64 | 100.8 | 160 | 256 |
| S1(L/h) | 25 | 40 | 63 | 100 | 160 | |
| R125 | Q2(L/h) | 32 | 51.2 | 80.64 | 128 | 204.8 |
| S1(L/h) | 20 | 32 | 50.4 | 80 | 128 | |
| R160 | Q2(L/h) | 25 | 40 | 63 | 100 | 160 |
| S1(L/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | |
| En az okuma(m³) | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | |
| Maksimum okuma(m³) | 99999 | 99999 | 99999 | 99999 | 99999 | |
| Maksimum basınç(MAP) | 16 | 16 | 16 | 16 | 16 | |
| Maksimum kayıp(ΔP) | 63 | 63 | 63 | 63 | 63 | |
| Maksimum sıcaklık | T50 | T50 | T50 | T50 | T50 | |
Boyutlar ve Ağırlık
| Sayaç Boyutu | L1 | L2 | L3 | H | W | D |
| Mm | ||||||
| DN15 | 165 | 255 | 14 | 118 | 87 | G 3/4"B |
| DN20 | 195 | 295 | 16 | 118 | 87 | G 1"B |
| DN25 | 225 | 345 | 22 | 130 | 92 | G1 1/4"B |
| DN32 | 230 | 350 | 22 | 135 | 92 | G1 1/2"B |
| DN40 | 245 | 380 | 27 | 188 | 116 | G 2"B |
