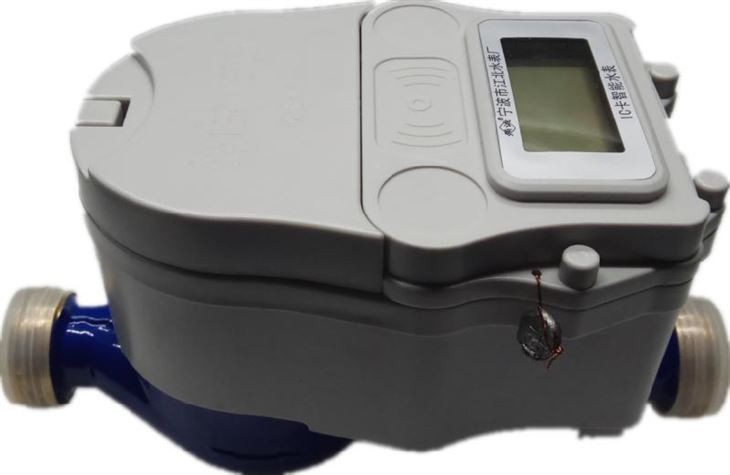

RF Akıllı Su Sayacı
LXSK-E3, 15 mm'den 40 mm'ye kadar boyutlarda endüktif su geçirmez tip akıllı su sayacıdır. Boru hatlarından geçen soğuk su veya içme suyunun hacmini ölçer.
Özellikleri
* Su geçirmezlik derecesi IP 68 olabilir.
* Mekanik parçalar, kolay bakım için elektronik parçalardan ayrılmıştır.
* Bir metre, bir kart.
* Valf kontrollü multi jet kuru veya ıslak tip su sayacı.
* Küresel vana benimsenmiştir, motorludur.
* Ön Ödeme Fonksiyonu: önce kullanıcı öder. Ödeme yok, su yok.
* Senkronizasyon Ekran Fonksiyonu: LCD ekran ve aynı anda mekanik ekran.
* Alarm fonksiyonu: Terazi ayarlanan belirli hacimden daha az olduğunda vana otomatik olarak kapanır ve LCD alarm bilgilerini görüntüler.
* Pil Eksikliği: Pil yeterli olmadığında valf otomatik olarak kapanacaktır.
* Anti-Manyetik Saldırı Fonksiyonu: Su sayacının otomatik koruma fonksiyonu vardır. Manyetik alan yaklaştığında valfi kapatacaktır.
* Sayaç gövdesi pirinç ve plastik olabilir.
* Darbe çıkışı seçeneği: manyetik anahtar; salon
Standart Uyumluluk
Teknik veriler, yatay kurulum için ISO 4064 Sınıf B, R80, R100 standardına uygundur.
Ana teknik parametreler
Sensörlerin çalışma voltajı: DC2.8 ila 3.6V (salon), DC1-10V (kamış anahtarı) Güç kaynağı: 3.6V Lityum Pil Statik Çalışma Akımı: ≤7uA Durum Koruması: Kendi kendine veri belleği ve 10 yıldan fazla veri kaydetme . Kurulum Modu: Yatay Kurulum Sensör sayısı: 2 (çift darbe) Çalışma suyu sıcaklığı: 0.1ºC ila 30ºC Basınç kaybı: ≤0.063MPa Vana's anahtarlama süresi: 7s Yüksüz çalışma akımı: 25~35 mA Blok çalışma akımı: ≥ 150Ma Motor ömrü: valf değiştirme süreleri 5.000 defadan fazladır.
Çalışma şartları
Su sıcaklığı: Soğuk su sayacı için ≤50ºC
Su sıcaklığı: Sıcak su sayacı için ≤90ºC
Su basıncı: ≤1MPa (10 bar) Çalışma nemi:<>
Kurulum gereksinimleri
*Sayaç, sayaç yüzü yukarı bakacak şekilde, sayaç gövdesine dökülen okla gösterildiği gibi akış yönü ile yatay konumda kurulmalıdır. *Boru hattı kurulumdan önce yıkanmalıdır. *Sayaç çalışma sırasında sürekli su ile dolu olmalıdır.
İzin Verilen Maksimum Hata
Qmin (Q1)'den alt bölgede, Qt (Q2) dahil ancak hariç olmak üzere ±%5'tir. Qt(Q2) dahil üst bölgede Qmax(Q4)'e kadar ve dahil ±%2'dir (soğuk su sayacı).
Qt (Q2) dahil üst bölgede Qmax (Q4)'e kadar (Q4) ±%3'tür (sıcak su sayacı).
Aksesuarlar
Her su sayacı isteğe bağlı bir set kaplin içerir: 2 adet boru, 2 adet somun ve 2 adet conta
ANA TEKNİK VERİLER ISO4064 :2003'e göre (Eski Standart)
| Boy | İnç | Sınıf | Qmaks | Qn | Qt | Qmin | Minimum okuma | Maksimum okuma |
| Maksimum akış | Nominal akış | geçiş akışı | Minimum akış | |||||
| DN(mm) | m³/h | L/h | m³ | |||||
| 15 | 1/2&pay; | B | 3 | 1.5 | 120 | 30 | 0.00005 | 99999 |
| 20 | 3/4&pay; | B | 5 | 2.5 | 200 | 50 | 0.00005 | 99999 |
| 25 | 1&pay; | B | 7 | 3.5 | 280 | 70 | 0.00005 | 99999 |
| 32 | 11/4&pay; | B | 12 | 6 | 480 | 120 | 0.00005 | 99999 |
| 40 | 11/2&pay; | B | 20 | 10 | 800 | 200 | 0.00005 | 99999 |
ANA TEKNİK VERİLER ISO4064:2014'e göre(Yeni Standart)
| DN | mm | 15 | 20 | 25 | 32 | 40 |
| BOY | İnç | 1/2&pay; | 3/4&pay; | 1&pay; | 11/4&pay; | 11/2&pay; |
| Q4(m³/h) | 3.125 | 5 | 7.875 | 12.5 | 20 | |
| Q3(m³/h) | 2.5 | 4 | 6.3 | 10 | 16 | |
| R80 | Q2(L/h) | 50 | 80 | 126 | 200 | 320 |
| Q1(L/h) | 31.25 | 50 | 78.75 | 125 | 200 | |
| R100 | Q2(L/h) | 40 | 64 | 100.8 | 160 | 256 |
| Q1(L/h) | 25 | 40 | 63 | 100 | 160 | |
| Min okuma(m³) | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | |
| Maksimum okuma(m³) | 99999 | 99999 | 99999 | 99999 | 99999 | |
| Maksimum basınç (HARİTA) | 16 | 16 | 16 | 16 | 16 | |
| Maksimum kayıp (ΔP) | 63 | 63 | 63 | 63 | 63 | |
| Maksimum sıcaklık | T50 | T50 | T50 | T50 | T50 | |
| Darbe çıkışı seçeneği | Manyetik anahtar | |||||
| salon | ||||||
Boyutlar ve Ağırlık
| metre boyutu | Uzunluk | Genişlik | Boy uzunluğu | Bağlantı İpliği |
| çap | ||||
| DN | L | W | H | D |
| mm | mm | |||
| 15 | 165 | 86 | 116 | G 3/4B |
| 20 | 195 | 86 | 116 | G 1B |
| 25 | 225 | 86 | 116 | G1 1/4B |
| 32 | 225 | 86 | 116 | G1 1/2B |
| 40 | 360 | 115 | 225 | G 2'B |

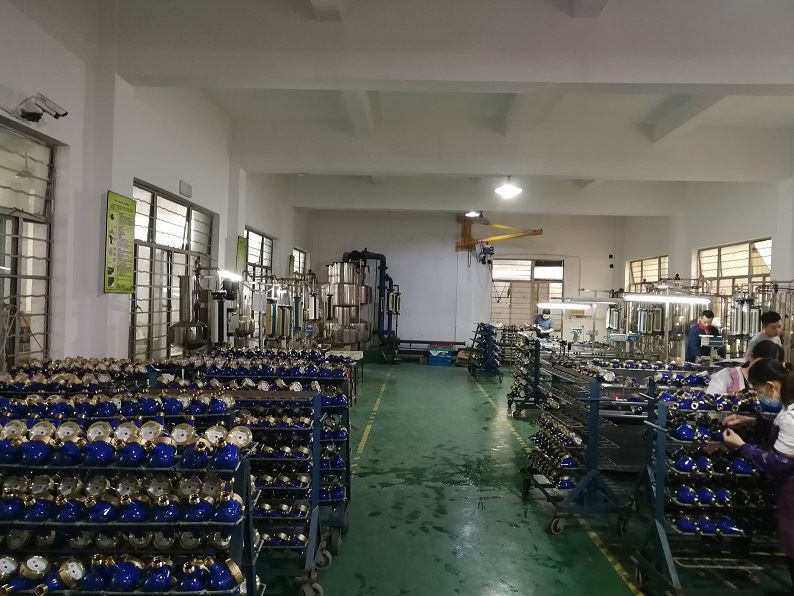

1.25 Yıl' ISO 9001, ISO14001 ve ISO 45001 sıkı yönetim sistemi ile farklı türde su sayaçlarının üretim tecrübesi.
2. 3 Yıl'garanti. JIANGBEI su sayacımız için herhangi bir kalite sorunuyla karşılaştıysanız, lütfen bizi bilgilendirin. Size hızlı ve iyi bir servis sonrası sağlanacaktır!
3.JIANGBEI su sayacı tam olarak ISO 4064/CE/EN 14154 (MID)/OIML R49 standardına göre yapılmıştır ve şimdi MID sertifikası için başvuruyoruz.
4. JIANGBEI, sıcak su sayacını farklı sıcaklık, farklı basınç, farklı konum vb. test edebilen su sayacı için test laboratuvarına sahiptir. Şimdi bunun için CNAS sertifikası için başvuruyoruz.
5.JIAGBEI, 50 mm'den 600 mm'ye kadar woltman su sayacı boyutları için otomatik test tezgahına sahiptir, bu da su sayacı ağırlığını, hacmini ve karşılaştırmasını test edebilir.

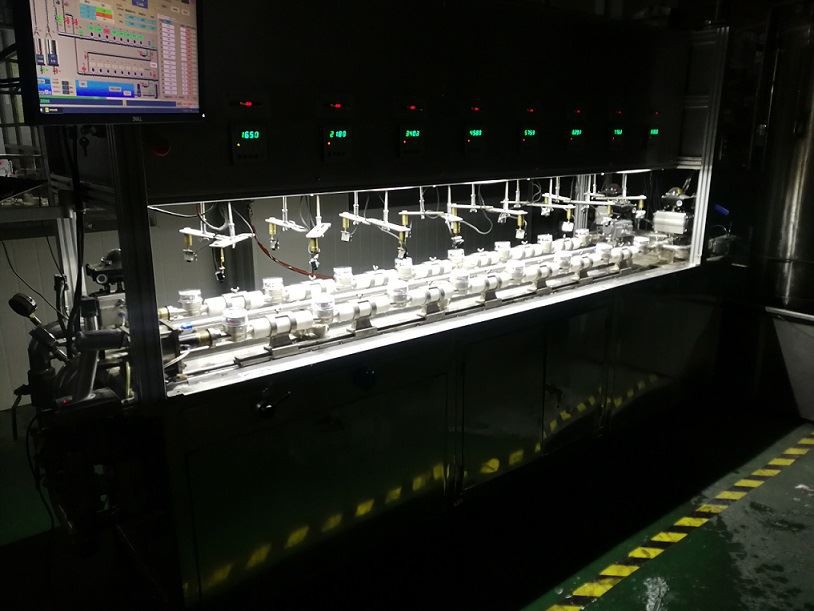

6. JIANGBEI yeni tasarlanmış benzersiz otomatik test tezgahı ile her bir su sayacının testini veya sonuçlarını on-line olarak kontrol edebilirsiniz.
7. Farklı proje gereksinimlerinize göre, JIANGBEI size en iyi sıcak su sayacı çözümünü profesyonel teknik ekibiniz ve su sayacı alanında uzun deneyime sahip olacaktır.
Güven Bana! Kusursuz su sayacımız ve satış sonrası hizmetlerimizden memnun kalacak, müşterilerinizden asla şikayet almayacaksınız.
