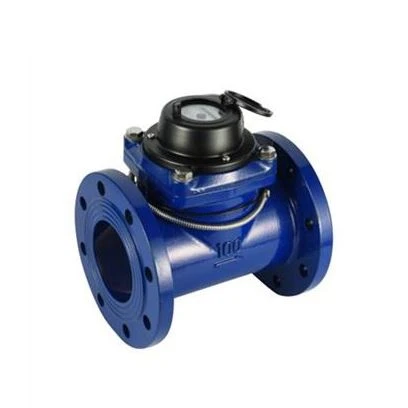

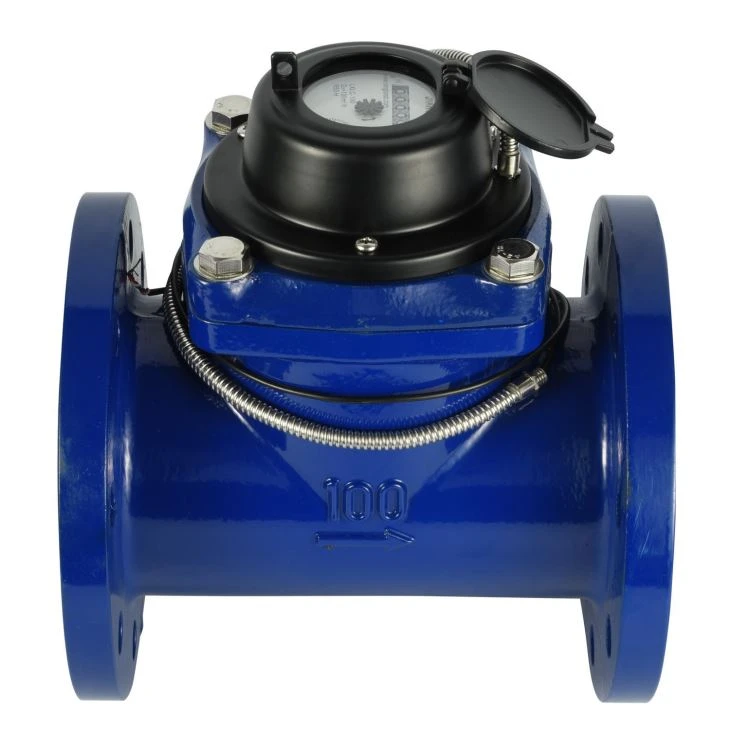

Uzaktan Okuma Woltman Su Sayacı
Başvuru
40 mm'den 600 mm'ye kadar boru hatlarından geçen yüksek soğuk içme suyu akışlarının ölçümü için.
Özellikleri
*Manyetik tahrik, daha düşük iletim direnci.
* Mühürlü kuru arama kaydı, net bir okuma sağlar.
*Ölçüm mekanizması kontrol, bakım ve değiştirme için gövdeden çıkarılabilir ve gövdenin boru hattından'sökülmesine gerek yoktur.
* Değiştirilebilir parçalar.

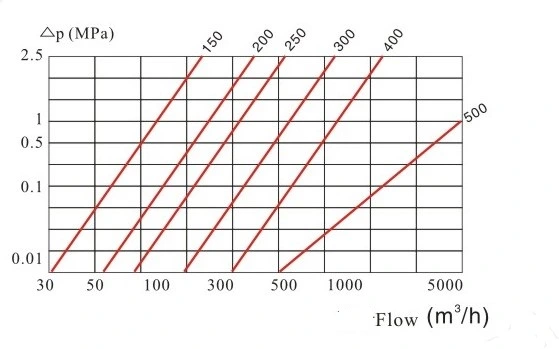

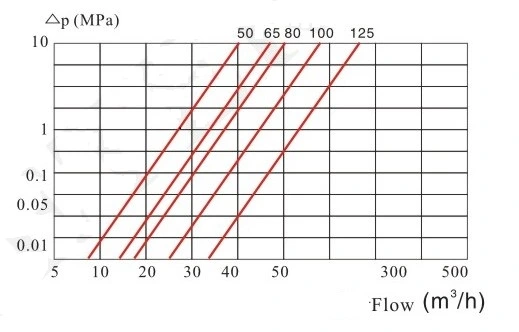

* Düşük basınç kaybı. Uzun çalışma ömrü.
* Kamış anahtarı ile donatılabilir (kayıt't döndüremez).
Standart Uyumluluk Teknik veriler ISO 4064 Sınıf B, R50, R63 ve R80 standardına uygundur
Çalışma şartları
Su sıcaklığı: Soğuk su sayacı için ≤50ºC
Su sıcaklığı: Sıcak su sayacı için ≤90ºC
Su basıncı: ≤1MPa veya 1.6MPa veya 4.0 MPa isteğe bağlı (10bar veya 16bar r 40 bar isteğe bağlı)
Kurulum gereksinimleri
*Sayaç yatay, dikey veya eğik konumda monte edilebilir.
*Kayıt yüzü yukarı bakacak şekilde yatay bir konum önerilir.
*Boru hattı kurulumdan önce yıkanmalıdır.
*Sayaç çalışma sırasında sürekli su ile dolu olmalıdır.

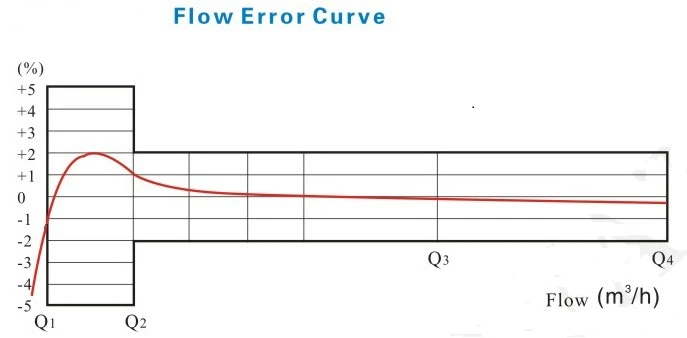

İzin Verilen Maksimum Hata
Qmin(Q1) dahil alt bölgede Qt (Q2)'ye kadar ancak hariçtir ±%5'tir.
Qt(Q2) dahil üst bölgede Qmax(Q4)'e kadar ve dahil ±%2'dir (soğuk su sayacı).
Qt(Q2) dahil üst bölgede Qmax (Q4)'e kadar (Q4) ±%3'tür (sıcak su sayacı).
ANA TEKNİK VERİLER ISO4064 :2003'e göre (Eski Standart)
Metre Boyutu | ölçüm | Maksimum Akış | Nominal Akış | Geçiş Akışı | Minimum Akış | Minimum Okuma | Maksimum Okuma | ||
mm | sınıf | m³/h | m³ | ||||||
40 | B | 20 | 10 | 0.8 | 0.2 | 0.0002 | 999999 | ||
50 | B | 30 | 15 | 3 | 0.45 | 0.0002 | 999999 | ||
65 | B | 50 | 25 | 5 | 0.75 | 0.0002 | 999999 | ||
80 | B | 80 | 40 | 8 | 1.2 | 0.002 | 999999 | ||
100 | B | 120 | 60 | 12 | 1.8 | 0.002 | 999999 | ||
125 | B | 200 | 100 | 20 | 3 | 0.002 | 999999 | ||
150 | B | 300 | 150 | 30 | 4.5 | 0.002 | 999999 | ||
200 | B | 500 | 250 | 50 | 7.5 | 0.002 | 999999 | ||
250 | B | 800 | 400 | 80 | 12 | 0.002 | 999999 | ||
300 | B | 1200 | 600 | 120 | 18 | 0.02 | 9999999 | ||
350 | B | 1600 | 800 | 160 | 24 | 0.02 | 999999999 | ||
400 | B | 2000 | 1000 | 200 | 30 | 0.02 | 999999999 | ||
500 | B | 3000 | 1500 | 300 | 45 | 0.02 | 999999999 | ||
600 | B | 6000 | 3000 | 600 | 90 | 0.02 | 999999999 | ||
ANA TEKNİK VERİLER ISO4064:2005'e göre （Yeni Standart）
Metre Boyutu | ölçüm | Q4 | Q3 | Q2 | Q1 | Minimum Okuma | Maksimum Okuma |
mm | R | m³/h | m³ | ||||
40 | 63 | 20 | 16 | 0.41 | 0.25 | 0.0002 | 999999 |
50 | 63 | 31.25 | 25 | 0.63 | 0.40 | 0.0002 | 999999 |
65 | 80 | 50 | 40 | 0.80 | 0.50 | 0.0002 | 999999 |
80 | 80 | 78.7 | 63 | 1.26 | 0.79 | 0.002 | 999999 |
100 | 80 | 125 | 100 | 2.00 | 1.25 | 0.002 | 999999 |
125 | 80 | 200 | 160 | 3.20 | 2.00 | 0.002 | 999999 |
150 | 80 | 312.5 | 250 | 5.00 | 3.13 | 0.002 | 999999 |
200 | 63 | 500 | 400 | 10.16 | 6.35 | 0.002 | 999999 |
250 | 50 | 787 | 630 | 20.16 | 12.60 | 0.002 | 999999 |
300 | 50 | 1250 | 1000 | 32 | 20 | 0.02 | 9999999 |
350 | 50 | 2000 | 1600 | 51.2 | 32 | 0.02 | 999999999 |
400 | 50 | 3125 | 1600 | 51.2 | 32 | 0.02 | 999999999 |
500 | 50 | 5000 | 2500 | 80 | 50 | 0.02 | 999999999 |
600 | 50 | 7870 | 4000 | 128 | 80 | 0.02 | 999999999 |
Boyutlar ve Ağırlık
metre boyutu | uzunluk L | Genişlik | Yükseklik H | Bağlantı ipliği | ||
mm | mm | D | Cıvata dairesi Çapı D1 | Bağlantı cıvatası | ||
40 | 200 | 256 | 400 | 165 | 125 | 4xM16 |
50 | 200 | 256 | 400 | 165 | 125 | 4xM16 |
65 | 200 | 256 | 400 | 185 | 145 | 4xM16 |
80 | 225 | 276 | 400 | 200 | 160 | 8xM16 |
100 | 250 | 286 | 400 | 220 | 180 | 8xM16 |
125 | 250 | 301 | 400 | 250 | 210 | 8xM16 |
150 | 300 | 346 | 500 | 285 | 240 | 8xM20 |
200 | 350 | 373 | 500 | 340 | 295 | 8xM20 |
250 | 450 | 493 | 730 | 395 | 350 | 12xM20 |
300 | 500 | 516 | 730 | 445 | 400 | 12xM20 |
350 | 500 | 560 | 730 | 520 | 470 | 12xM21 |
400 | 600 | 631 | 830 | 565 | 515 | 16xM24 |
500 | 800 | 785 | 930 | 715 | 650 | 20xM30 |
600 | 1000 | 865 | 1030 | 840 | 770 | 20xM33 |
